AIS自动识别系统(CLASS B)

AIS自动识别系统(CLASS B)

AIS自动识别系统即船舶自动识别系统(CLASS B),可自动接收该设备附近一定区域范围内的船舶动态及静态信息,经分析处理后,以数字形式自动发送给本船(或本区域)的其他设备使用。本机能接收来自海上的AIS信号,也可以发送本船的静态和动态信息。

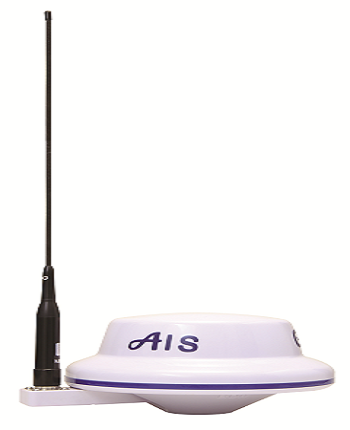

(模拟图例)




输出接口:NMEA0183 波特率:38400;

输出语句:符合IEC61161-1标准;

数据格式:RS-232,RS-422;

电源: 12-13.8VDC;

主机重量:498g;天线重量:69 g;

工作温度:-10℃ ~ +70℃;

相对湿度:95%以下;

防水、防潮、防盐雾;防水等级 IP65;



1—供电电源13.8V+    (红色 RED)

2—RS422B            (白色 WHITE)

3—RS422A            (绿色 GREEN)

4—RX232_RXD         (黄色 YELLOW)

5—RX232_TXD         (蓝色 BLUE)

6—供电电源V-        (黑色BLACK)
